HCPL-0631-500E

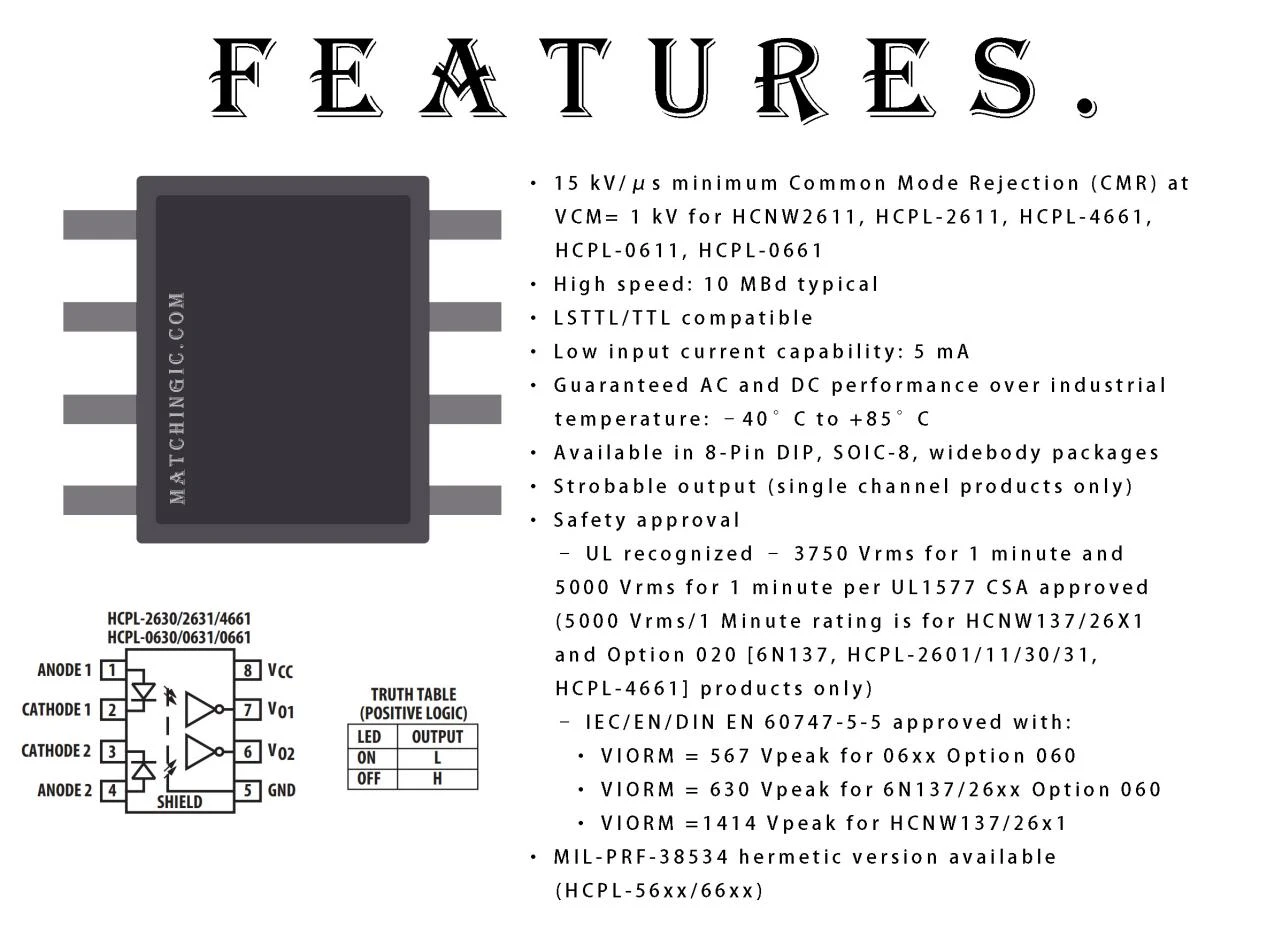

Mae adwy resymeg optocoupler HCPL-0631-500E yn ddyfais perfformiad uchel sy'n adnabyddus am ei chyflymder eithriadol, cydnawsedd LSTTL/TTL, a gallu cerrynt mewnbwn isel. Gan weithredu ar gyflymder nodweddiadol o 10 MBd, mae'n sicrhau cyfathrebu data effeithlon, tra bod ei gydnawsedd â rhesymeg LSTTL / TTL yn hwyluso integreiddio di-dor i systemau digidol amrywiol. Gyda gofyniad cerrynt mewnbwn isel o 5 mA, mae'r ddyfais yn ynni-effeithlon. Mae'n gwarantu perfformiad AC a DC dibynadwy dros ystod tymheredd diwydiannol o -40 gradd i +85 gradd, gan ei wneud yn addas ar gyfer amgylcheddau heriol. Ar gael mewn pecynnau SOIC-8 a widebody, mae'r HCPL-0631-500E yn cynnig hyblygrwydd dylunio. Mae ei allbwn strobiadwy yn gwella gallu i addasu, ac mae ganddo ardystiadau diogelwch fel cydnabyddiaeth UL a chymeradwyaeth CSA, gan sicrhau cydymffurfiaeth â safonau trwyadl. I grynhoi, mae'r giât resymeg optocoupler hon yn ddatrysiad amlbwrpas a dibynadwy ar gyfer cymwysiadau sy'n gofyn am berfformiad cyflym, pŵer isel a chadarn.

•Derbynnydd llinell ynysig

• Cyfrifiadur-rhyngwynebau ymylol

•Rhyngwynebau system microbrosesydd

•Ynysu digidol ar gyfer trosi A/D, D/A

•Newid cyflenwad pŵer

•Ynysu mewnbwn/allbwn offeryn

•Dileu dolen ddaear

• Newidydd pwls newydd

•Ynysu transistor pŵer mewn gyriannau modur

•Ynysu systemau rhesymeg cyflymder uchel

Mae'r Broadcom® 6N137, HCPL-26xx/06xx/4661, HCNW137/26x1 yn gatiau wedi'u cyplysu'n optegol sy'n cyfuno deuod allyrru golau GaAsP a synhwyrydd lluniau cynnydd uchel integredig. Mae mewnbwn galluogi yn caniatáu strobed y synhwyrydd. Allbwn y synhwyrydd IC yw casglwr agored transistor Schottky-clamp. Mae'r darian fewnol yn darparu manyleb imiwnedd dros dro modd cyffredin gwarantedig hyd at 15,000 V/µs ar Vcm=1000V. Mae'r dyluniad unigryw hwn yn darparu'r ynysu cylched AC a DC mwyaf wrth gyflawni cydnawsedd TTL. Mae paramedrau gweithredol optocoupler AC a DC wedi'u gwarantu o - 40 gradd i +85 gradd sy'n caniatáu perfformiad system ddi-drafferth.

Argymhellir cymryd rhagofalon sefydlog arferol wrth drin a chydosod y gydran hon i atal difrod a/neu ddirywiad a allai gael ei achosi gan ESD. Ni ddylid defnyddio'r cydrannau a nodir yn y daflen ddata hon mewn cymwysiadau neu amgylcheddau milwrol neu awyrofod. Nid yw'r cydrannau wedi'u cymhwyso AEC-Q100 ac nid ydynt yn cael eu hargymell ar gyfer cymwysiadau modurol.
