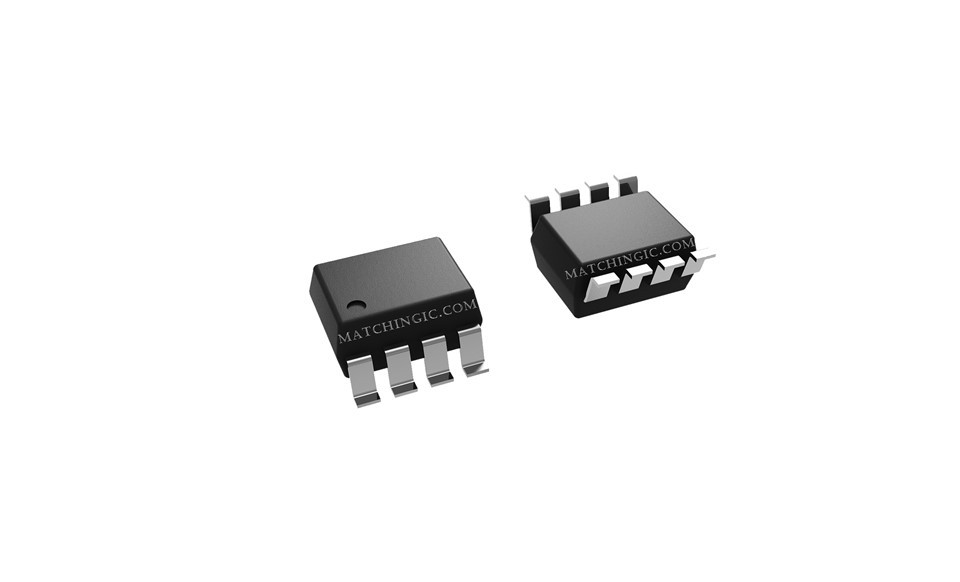

ACPL-C61L-500E

Mae adwy resymeg optocoupler ACPL-C61L-500E optocoupler yn ddatrysiad hynod effeithlon ac amlbwrpas gyda defnydd cerrynt tra-isel (1.5 mA ar y mwyaf) a gallu cerrynt mewnbwn isel (1.6 mA mun ar gyfer ACPL-061L, 3 mA min ar gyfer ACPL-C61L, 4 mA min ar gyfer ACNW261L). Ar gael mewn gwahanol becynnau, gan gynnwys SO-8 a Stretched SO-8, mae'n cynnwys allbwn integredig wedi'i reoli gan gyfradd slew, allbwn tri-cyflwr gyda phin galluogi (VE), ac mae'n gweithredu ar a cyflymder uchel o leiaf 10 MBd. Gyda Gwrthodiad Modd Cyffredin (CMR) cadarn o 20 kV/μs ar VCM=1000 V a pherfformiad gwarantedig dros ystod tymheredd eang (-500 gradd i +105 gradd ), yr ACPL-C61L -500Mae E yn ddewis delfrydol ar gyfer cymwysiadau sy'n gofyn am effeithlonrwydd pŵer, trawsyrru signal manwl gywir, a pherfformiad dibynadwy mewn amgylcheddau heriol.

• Rhyngwyneb Cyfathrebu: RS485, CANBus, I2C

• Rhyngwynebau System Microbrosesydd

• Ynysu digidol ar gyfer trosi A/D, D/A

Mae'r ACPL-061L/ACPL-C61L/ACNW261L yn optocoupler wedi'i gyplysu'n optegol sy'n cyfuno deuod allyrru golau AlGaAs a chanfodydd lluniau cynnydd uchel integredig sy'n mynd i'r afael â'r angen pŵer isel. Mae'r optocoupler yn defnyddio pŵer hynod o isel, ar uchafswm o 1.5 mA IDD fesul sianel ar draws tymheredd. Mae'r cerrynt ymlaen mor isel â 1.6 mA i 4 mA ac mae'n caniatáu i'r mwyafrif o ficrobroseswyr yrru cerrynt uniongyrchol.

Mae'r optocouplers hyn yn cefnogi foltedd cyflenwad 3.3 V a 5 V gyda pharamedrau gweithredu AC a DC gwarantedig o'r ystod tymheredd -40 gradd C i +105 gradd C. Allbwn CMOS yw allbwn y synhwyrydd IC. Mae mewnbwn galluogi yn caniatáu strobed allbwn y synhwyrydd. Mae tarian fewnol Faraday yn darparu manyleb imiwnedd dros dro modd cyffredin gwarantedig o 20 kV/μs.

Mae allbwn CMOS yn cael ei reoli gan gyfradd slew ac wedi'i gynllunio i ganiatáu i'r amser codi a'r amser cwympo gael eu rheoli dros ystod eang o gynhwysedd llwyth.

Mae'r dyluniad unigryw hwn yn darparu'r ynysu cylched AC a DC mwyaf wrth gyflawni cydnawsedd TTL / CMOS. Mae'r optocouplers hyn yn addas ar gyfer rhyngwynebu rhesymeg cyflymder uchel, tra'n defnyddio pŵer hynod o isel.

Argymhellir cymryd rhagofalon sefydlog arferol wrth drin a chydosod y gydran hon i atal difrod a/neu ddirywiad a allai gael ei achosi gan ESD. Ni ddylid defnyddio'r cydrannau yn y daflen ddata hon mewn cymwysiadau neu amgylcheddau milwrol neu awyrofod.
