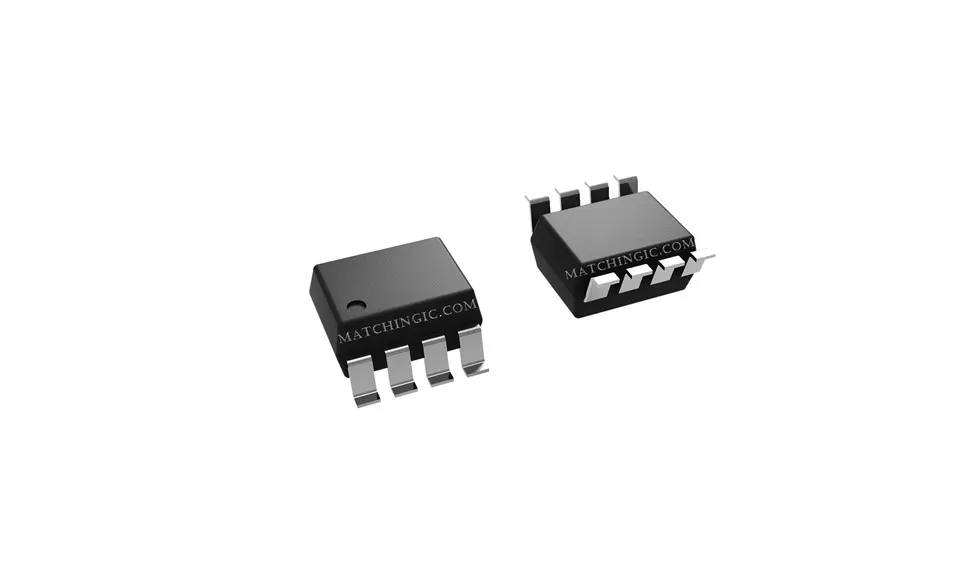

SN65HVD252DR

• Rhwydweithiau DeviceNet (ID Gwerthwr #806)

• Awtomeiddio Diwydiannol

• Rhwydweithiau HVAC

• Systemau Diogelwch

• Statws a Rheolaeth Gorsaf Sylfaenol Telathrebu

• Bws Data CANopen

• Bws Data SDS

• Bws Data CAN Kingdom

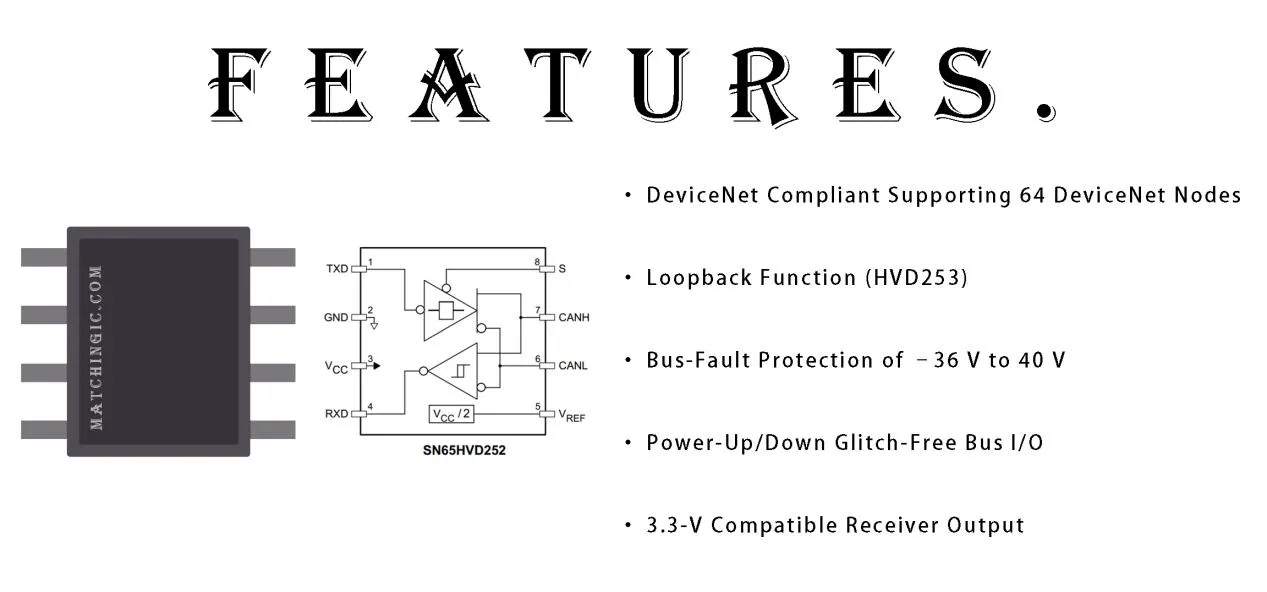

Mae'r trosglwyddyddion CAN SN65HVD252 a SN65HVD253 yn bodloni neu'n rhagori ar fanylebau DeviceNet ac maent yn gydnaws â safon ISO 11898-2:2003 i'w defnyddio mewn cymwysiadau sy'n cyflogi rhwydwaith ardal rheolydd (CAN). Mae'r ddyfais hon yn darparu gallu trosglwyddo a derbyn gwahaniaethol ar gyfraddau signalau hyd at 1 megabit yr eiliad (Mbps).

Wedi'u cynllunio i'w gweithredu mewn amgylcheddau diwydiannol llym, mae'r dyfeisiau hyn yn cynnwys amddiffyniad foltedd pin bws o -36 V i 40 V, cyfyngu cerrynt allbwn gyrrwr, a diffodd gyrrwr gor-dymheredd.

Mae Pin 8 yn darparu ar gyfer dau ddull gweithredu gwahanol: modd arferol a distaw. Dewisir y dull gweithredu arferol trwy gysylltu S (pin 8) â'r ddaear. Os cymhwysir lefel rhesymeg uchel i'r pin S, mae'r ddyfais yn mynd i mewn i fodd tawel gwrando yn unig pan fydd y gyrrwr yn anactif tra bod y derbynnydd yn parhau i fod yn gwbl weithredol.

Mae pin Vref 5 o'r SN65HVD252 yn gyfeirnod foltedd VCC/2 ar gyfer systemau sy'n defnyddio terfyniad hollt.

Mae pin AB y SN65HVD253 yn gweithredu nodwedd dolen gwrando yn unig sy'n caniatáu i'r rheolwr nod lleol gydamseru ei gyfradd baud â chyfradd bws CAN. Yn y modd loopback, mae'r allbynnau gwahaniaethol gyrrwr yn cael eu gosod mewn cyflwr rhwystriant uchel tra bod mewnbynnau'r bws derbynnydd yn parhau i fod yn weithredol. I gael rhagor o wybodaeth am y modd loopback, gweler yr adran Gwybodaeth am Gais.

Nodweddir y SN65HVD252 a SN65HVD253 ar gyfer gweithredu o -40 gradd i 85 gradd.
