MAX14937AWE+T

Mae'r MAX14937AWE + T yn IC rhyngwyneb ynysu blaengar sy'n cynnig ynysu galfanig cadarn ar gyfer rhyngwynebau signal digidol. Gall wrthsefyll amodau foltedd eithafol, gan gynnwys 5kVRMS am 60au (VISO), gweithrediad parhaus ar 848VRMS (VIOWM), a folteddau brig ailadroddus o 1200VPEAK (VIORM). Yn ogystal, gall drin ymchwyddiadau ±10kV fesul IEC 61000-4-5, gan ddarparu amddiffyniad eithriadol rhag aflonyddwch allanol. Mae'r IC amlbwrpas hwn yn rhyngwynebu'n ddi-dor â'r mwyafrif o ficroreolyddion a FPGAs, gan dderbyn ystod foltedd cyflenwad eang o 2.25V i 5.5V a chefnogi trosglwyddo data deugyfeiriadol o DC i 1.7MHz. Er gwaethaf ei berfformiad uchel, mae ganddo ddefnydd pŵer isel ar 5.3mA y sianel ar 1.7MHz. I grynhoi, y MAX14937AWE + T yw'r ateb cyffredinol ar gyfer sicrhau diogelwch, dibynadwyedd ac effeithlonrwydd trosglwyddo signal digidol mewn amrywiol gymwysiadau.

·I²Rhyngwynebau C, SMBus, PMBus™

· Cyflenwadau Pŵer

· Rheoli Batri

·Offeryn

Mae'r MAX14937 yn ddwy sianel, 5kVRMS I²Ynysydd digidol C gan ddefnyddio technoleg prosesau perchnogol Maxim. Ar gyfer ceisiadau sydd angen 2.75kV_RMSo ynysu, gweler y daflen ddata MAX14933. Mae'r ddyfais yn trosglwyddo signalau digidol rhwng cylchedau gyda gwahanol barthau pŵer ar dymheredd amgylchynol hyd at +125 gradd .

Mae'r ddyfais yn cynnig dwy sianel dwyochrog, draen agored ar gyfer cymwysiadau, fel I²C, sy'n gofyn am drosglwyddo data i'r ddau gyfeiriad ar yr un llinell. Er mwyn atal gweithrediad clicied, mae'r allbynnau ochr-A yn cynnwys byfferau arbennig sy'n rheoli'r foltedd rhesymeg-isel ar 0.9V (uchaf), ac mae'r trothwy mewnbwn rhesymeg-isel o leiaf 50mV yn is na'r rhesymeg allbwn-isel foltedd. Mae ochr B yn cynnwys byfferau confensiynol nad ydynt yn rheoleiddio foltedd allbwn rhesymeg-isel.

Mae'r ddyfais yn cynnwys cyflenwadau 2.25V i 5.5V annibynnol ar bob ochr i'r ynysu. Mae'r MAX14937 yn gweithredu o DC i 1.7MHz a gellir ei ddefnyddio mewn I ynysig²C bysiau gydag ymestyn cloc.

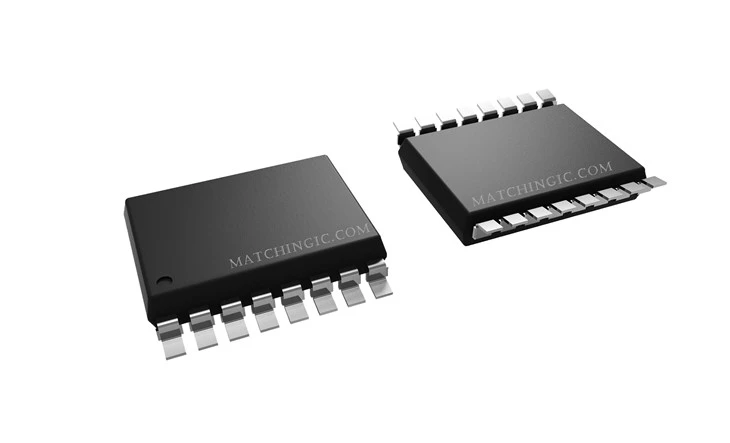

Mae'r MAX14937 ar gael mewn pecyn SOIC 16-pin, corff llydan (10.3mm x 7.5mm), ac mae wedi'i raddio ar gyfer gweithredu ar dymheredd amgylchynol o -40 gradd i +125 gradd .
