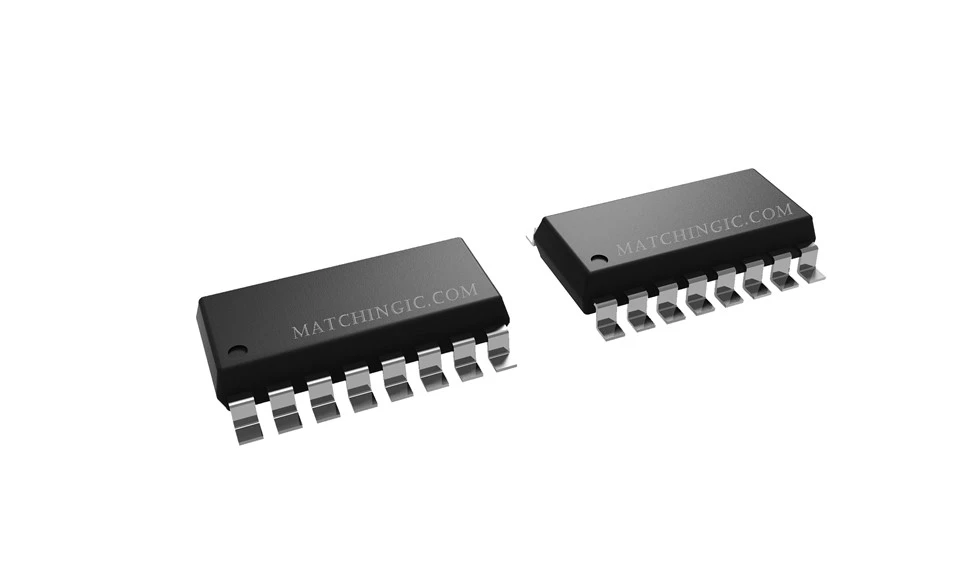

SI823H8BD-IS3R

Mae gyrrwr giât ynysig SI823H8BD-IS3R yn ddatrysiad amlbwrpas a chadarn sydd wedi'i gynllunio ar gyfer cymwysiadau electroneg pŵer heriol.

Anfon ymchwiliad

Disgrifiad

Paramedrau technegol

Mae'r SI823H8BD-IS3R yn rhagori mewn darparu perfformiad uchel a gweithrediad dibynadwy gyda nodweddion fel gyrwyr ynysig sengl neu ddeuol, ynysu hyd at 5 kVRMS, a 4.0 Allbwn brig sinc/ffynhonnell. Mae opsiynau diogelwch gwell, gan gynnwys pinnau EN a phinnau DIS, yn gwella ymhellach ei addasrwydd ar gyfer amrywiaeth o gymwysiadau. Mae addasrwydd y gyriant yn cael ei danlinellu gan ei argaeledd mewn fersiynau PWM a gyrrwr deuol i weddu i ystod o ofynion system. Wedi'i gynllunio gyda ffocws ar ddibynadwyedd, mae'r SI823H8BD-IS3R yn cynnig imiwnedd electromagnetig uchel, uchafswm oedi lluosogi o 30 ns, ac imiwnedd dros dro trawiadol. Mae ei amrediad tymheredd eang o –40 i +125 gradd , cydymffurfiaeth RoHS a chymhwyster gradd modurol yn ei wneud yn ddewis rhagorol ar gyfer cymwysiadau diwydiannol a modurol, gan osod safon newydd mewn technoleg gyrrwr giât ynysig.

product-1269-1103

Cynhyrchion Cysylltiedig:

Rhan Mfr	SI823H8BD-AS3	SI823H8BD-AS3R	SI823H8BD-IS3	SI823H8BD-IS3R
Disgrifiad	DGTL ISO GATE DVR	DGTL ISO GATE DVR	DGTL ISO GATE DVR	DGTL ISO GATE DVR
Stoc	30000	30000	30000	30000
Statws Cynnyrch	Actif	Actif	Actif	Actif
Technoleg	Cyplu Capacitive	Cyplu Capacitive	Cyplu Capacitive	Cyplu Capacitive
Nifer y Sianeli	2	2	2	2
Foltedd-Ynysu	2500Vrms	2500Vrms	2500Vrms	2500Vrms
Imiwnedd Dros Dro Modd Cyffredin (Isafswm)	125kV/ni	125kV/ni	125kV/ni	125kV/ni
Oedi Lluosogi tpLH / tpHL (Uchafswm)	30ns, 58ns	30ns, 58ns	30ns, 58ns	30ns, 58ns
Cyfredol - Allbwn Uchel, Isel	4A, 4A	4A, 4A	4A, 4A	4A, 4A
Foltedd - Cyflenwad	8V ~ 30V	8V ~ 30V	8V ~ 30V	8V ~ 30V
Tymheredd Gweithredu	-40-C ~ 125-C	-40-C ~ 125-C	-40-C ~ 125-C	-40-C ~ 125-C
Pecyn / Achos	WSOP14	WSOP14	WSOP14	WSOP14
Pecyn	Tâp a Rîl (TR)	Tâp a Rîl (TR)	Tâp a Rîl (TR)	Tâp a Rîl (TR)

Cymwysiadau Diwydiannol:

• Systemau cyflenwi pŵer

• Systemau rheoli moduron

• Cyflenwadau pŵer dc-dc ynysig

• Systemau rheoli golau

• Gwrthdroyddion solar a diwydiannol

Cymwysiadau Modurol:

• Gwefrwyr ar y cwch

• Systemau rheoli batris

• Gorsafoedd codi tâl

• Gwrthdroyddion tyniant

• Cerbydau Trydan Hybrid

• Cerbydau Trydan Batri

DISGRIFIAD CYFFREDINOL:

Mae'r Si823Hx yn cyfuno dau yrrwr giât ynysig yn un pecyn ar gyfer cymwysiadau pŵer uchel. Mae'r Si823Hx yn cynnwys dyfeisiau â mewnbynnau rheolaeth sengl neu ddeuol gydag allbynnau annibynnol neu ochr uchel / ochr isel. Gall y gyrwyr hyn weithredu gyda mewnbwn VDD 3.0 – 5.5 V ac uchafswm foltedd cyflenwad gyriant o 30 V.

Mae'r Si823Hx yn ddelfrydol ar gyfer gyrru MOSFETs pŵer ac IGBTs a ddefnyddir mewn amrywiaeth eang o gymwysiadau pŵer switsh a rheolaeth modur. Mae'r gyrwyr hyn yn defnyddio technoleg ynysu silicon perchnogol Skyworks, gan gefnogi hyd at 5 kVRMS ar gyfer foltedd ynysu 1 munud. Mae'r dechnoleg hon yn galluogi CMTI uchel (125 kV/µs), oedi ymlediad is a sgiw, ychydig o amrywiad gyda thymheredd ac oedran, a pharu rhan-i-ran isel.

Mae pensaernïaeth unigryw'r cam allbwn yn cynnwys dyfais atgyfnerthu sy'n darparu gallu tynnu i fyny uwch yn rhanbarth llwyfandir Miller o'r switsh pŵer llwyth i gefnogi amseroedd troi ymlaen cyflymach. Mae'r teulu gyrrwr hwn hefyd yn cynnig rhai nodweddion unigryw fel amddiffyniad gor-tymheredd, canfod namau allbwn Undervoltage Lockout (UVLO), rhaglenadwyedd amser marw a gyrwyr methu-ddiogel gyda rhagosodiad isel rhag ofn colli pŵer ochr mewnbwn. Mae'r teulu Si823Hx yn cynnig bywyd gwasanaeth hirach a dibynadwyedd sylweddol uwch o'i gymharu â gyrwyr giât opto-cyplu.

Mae Gradd Modurol ar gael. Mae'r cynhyrchion hyn yn cael eu hadeiladu gan ddefnyddio llifau modurol penodol ar bob cam yn y broses weithgynhyrchu i sicrhau'r cadernid a'r diffyg isel sy'n ofynnol ar gyfer cymwysiadau modurol.
